유압분배장치

유압분배장치

유압분배장치(HSM)는 다축 유압식 서보 제어 시스템에서 각각의 Actuator 및 시험 장비를 독립적으로 운용하기 위해 반드시 필요한 구성요소입니다.
㈜다알시스템의 HSM은 유압공급장치 1대에서 공급되는 토출 유량을 사용하여 최대 4개의 독립적인 장비를 관리 할 수 있습니다.

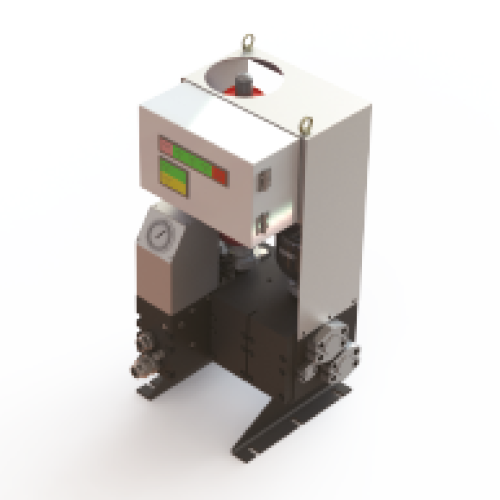

  • 1-Section

  • 2-Section

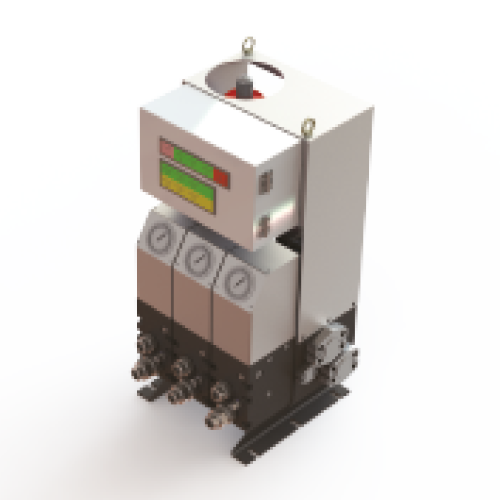

  • 3-Section

  • 4-Section

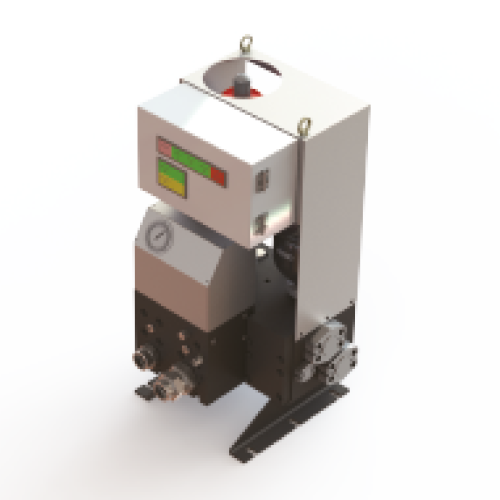

  • 1-Sync Section

㈜다알시스템의 HSM은 유압 공급 및 회수 관로에 적용한 Accumulator를 통해 Actuator 및 시험 장비의 동작 중 발생 가능한 맥동 현상을 제거하였고, 에너지 보상 기능에 의해 급격한 압력 및 속도 변화에도 안정적인 유압 에너지를 공급 할 수 있습니다. 또한, HSM의 Control Box 외부에 적용한 상태 표시등을 통해 HPU의 상태를 직접 파악 할 수 있습니다.
사용 환경에 따라 압력과 속도를 개별적으로 설정 할 수 있는 HSM의 도입은 비용 및 공간 절약 측면에서 커다란 효과를 볼 수 있으며, 옵션으로 선택 가능한 고압 필터를 공급관로에 적용하면 HSM을 통해 장비로 공급되는 작동유의 청정도를 추가적으로 관리할 수 있습니다.

특징

· Number of Sections : 1 ~ 4
· Flow Rates : 110 ~ 440LPM
· Operating Pressure : 210bar
· 독립적인 압력 및 유량 제어 가능
· 모듈화된 제품 구성으로 설치 유연성 및 유지보수성 우수
· HPU 상태 확인 표시등 내장
· 고압필터 추가 시 System 청정도 향상
· 고압필터 : 5㎛ (요청 시 3㎛ 제품으로 교체 가능)
